产品名称：德国OEG OTS光学测试站
德国OEG光学测试站 OTS 200 和 OTS 500 是所有经典光学参数的测量系统，如 EFL（焦距）（正/负）、BFL、FFL、半径（凹/凸）、轴上 MTF 以及单个镜头和光学系统的定心误差。附加的软件模块提供组装光学系统中空气距离、透镜厚度和表面对中测量的测量功能。
产品经理：程经理 Alex
联系方式：13544211358
邮箱：visec@sz-gmd.com
产品经理：程经理 Alex
联系方式：13544211358
邮箱：visec@sz-gmd.com
OTS光学测试站-用于单透镜和光学系统的光学测试台
产品介绍
德国OEG光学测试站 OTS 200 和 OTS 500 是所有经典光学参数的测量系统，如 EFL（焦距）（正/负）、BFL、FFL、半径（凹/凸）、轴上 MTF 以及单个镜头和光学系统的定心误差。附加的软件模块提供组装光学系统中空气距离、透镜厚度和表面对中测量的测量功能。

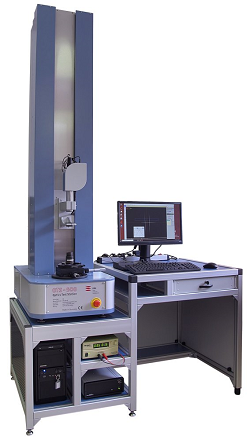

OTS 200 和 OTS 500
光学测试站有两种设备型号可供选择：OTS 200 和 OTS 500。两种型号之间的区别在于测量准直器的焦距和开口以及测量范围。两种设备的基本结构在很大程度上是相同的。

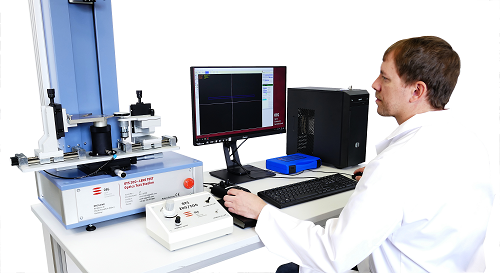

使用高分辨率 CCD 相机获取测量值，并通过计算机中的图像处理系统进行评估。所有测量功能均由软件控制。
技术参数
|
参数 |
OTS 200 |
OTS 500 |
|
测量准直器的自由孔径（mm） |
28 |
65 |
|
焦距测量准直器（mm） |
200 |
500 |
|
最大试样直径（mm） |
100 |
200 |
|
焦距自动准直器（mm） |
200 |
200 |
|
自由孔径自动准直仪（mm） |
28 |
28 |
|
照明 AC / 准直器 |
LED / LED |
LED / 20 W 卤素灯 |
|
分辨率 CCD 相机 |
440,000 像素 |
440,000 像素 |
|
电动车桥 |
2 |
3 |
|
自动对焦 |
是 |
是 |
|
自动测量序列 |
是 |
是 |
|
手动测量 |
是的，通过操纵杆 |
是的，通过操纵杆 |
|
是的，通过操纵杆 |
3 轴，每转 40,000 步 |
3 轴，每转 40,000 步 |
测量功能和测量精度
|
功能 |
测量范围 | 再现性 | 准确性 | |||
|
OTS 200 |
OTS 500 |
OTS 200 |
OTS 500 |
OTS200 |
OTS 500 |
|
|
焦距 （EFL） |
±500 mm |
±1,200 mm |
±0.04 … ±0.3 % |
±0.04 … ±0.3 % |
±0.04 … ±0.3 % |
±0.04 … ±0.3 % |
|
后焦距 （BFL） |
±500mm |
1,200 … +1,200 mm |
±0.04 … ±0.3 % |
±0.04 … ±0.3 % |
±0.04 … ±0.3 % |
±0.04 … ±0.3 % |
|
法兰焦距 （FFL） |
±500mm |
1,200 … +1,200 mm |
±0.04 … ±0.3 % |
±0.04 … ±0.3 % |
±0.04 … ±0.3 % |
±0.04 … ±0.3 % |
|
半径凹/凸 |
±500mm |
1,200 … +1,200 mm |
±0.03 … ±0.3 % |
±0.03 … ±0.3 % |
±0.03 … ±0.3 % |
±0.03 … ±0.3 % |
| MTF（在轴上，仅适用于正 BFL） |
0 … 200 lp/mm |
0 … 200 lp/mm |
3 % |
3 % |
3 % |
3 % |
|
偏转角度 |
1.5° |
1.5° |
1 arcsec |
1 arcsec |
1 arcsec |
1 arcsec |
|
楔形角 |
1° |
1° |
1 arcsec |
1 arcsec |
1 arcsec |
1 arcsec |
|
倾斜（自准直） |
0.75° |
0.75° |
1 arcsec |
1 arcsec |
1 arcsec |
1 arcsec |
|
偏心误差 |
|
|
|
Repr. of sensor: 1 µm |
|
Accuracy of the sensor: 1 µm |
