用于工业和研究的光学测试设备 > MTF 测试系统

产品介绍

MTF是光学成像质量的客观标准。德国OEG GmbH 为计算机控制的调制传递函数 （MTF） 全自动测量提供全面的产品线，用于光学制造中的质量保证。

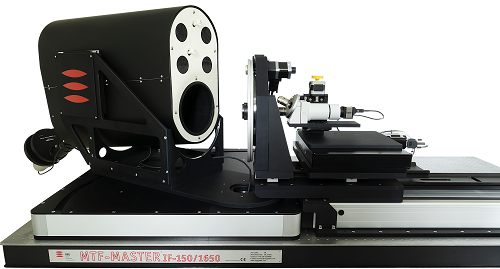

OEG 的 MTF 工作台通过测量调制传递函数 （MTF） 为任何方位角和类型的物体/图像共轭物提供全自动的轴上和轴外成像质量表征。

操作区域几乎涵盖了可见光和 NIR 光谱范围的所有标准光学元件。

 MTF 测量解决方案

调制传递函数 （MTF） 是公认的光学成像质量控制标准。它表征了光学系统在轴和像场中的分辨率。除了 MTF 之外，还可以测量许多其他参数，例如焦距、色差、失真、散光、场曲、景深。

自 1991 年以来，OEG GmbH 就一直从事 MTF 测量领域的工作。OEG-MTF 工作台在生产控制方面与许多德国和国际知名光学制造商进行了令人满意的合作。此外，它还非常适合用于教学、

研究、实验室以及货物进出检验。

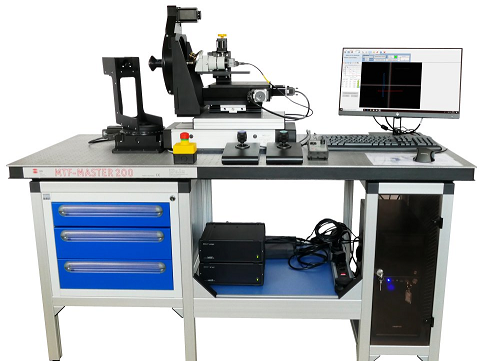

MTF Master200 用于物体角度 w=100° （2w=200°）

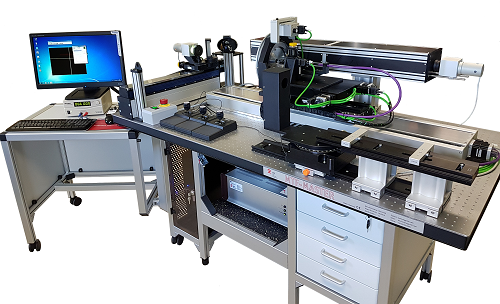

用于 VR 光学元件的 MTF 测试台

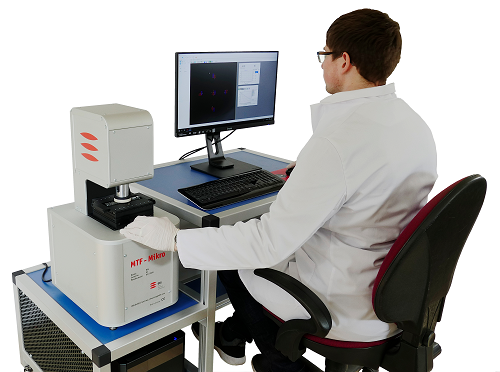

MTF Micro 用于内窥镜光学元件的实时 MTF 测试

OEG MTF的优势

• 实时计算和表示 MTF、ESF（边缘扩展函数）和 LSF（线扩展函数）
• 切向和矢状 MTF 测量之间快速切换
• 与图中可自由选择的所需 MTF 值进行比较
• 用于物镜组装期间微调的实时 MTF
• 在不同测量波长之间轻松切换
• 在轴和像场测量之间快速切换
• 可选择手动或自动方位角相关测量
• 自动对称性测量
• 通过操纵杆、鼠标和 PC 键盘操作和控制硬件
• 自动生成有意义的计量记录 （Quick Report）
• 焦点曲线图（给定空间频率的对比度）
• 软件控制或手动对焦
• 使用用户选择的空间频率进行自动对焦
• 手动或自动测量色差
• 测量程序很容易由用户编程
• 焦距（无限/有限）或放大倍率（有限/有限）的测量
