——先进封装爆发潮下，贴片、键合、划片设备面临怎样的调整与机遇



PART1：封装：已经从后道工序变成主战场

很长一段时间里，半导体封装被认为是产业链中的后道工序，流程相对成熟、技术门槛不高。而在摩尔定律逐渐放缓、节点升级受限的今天，封装已经被公认为延续摩尔定律、提升芯片性能的最关键路径。

数据说明了这一趋势的力度：根据 Yole Group 预测，全球先进封装市场规模将由 2022 年的 443 亿美元增长至 2028 年的 786 亿美元，年均复合增长率达 10.6%。先进封装在整体封装市场中的占比，预计 2028 年将提升至 57.8%，超过传统封装成为市场主导。

*数据来源：Yole Group 先进封装市场预测报告

中国市场增速更快。根据 Frost & Sullivan 预测，2021—2025 年中国先进封装市场规模年均复合增长率达到 29.9%，为全球增速的 2.99 倍，2025 年中国先进封装市场规模预计突破 1100 亿元。

*数据来源：Frost & Sullivan，转引自智研咨询

PART2：先进封装爆发下封装设备面临哪些真实挑战？



（1）芯片越来越小，贴片精度要求过高

CoWoS、2.5D/3D 封装中，同时将多颗裸 Die 组装在同一封装内。贴片精度直接决定了 Die 与 Die 之间的互连精度。一旦贴片偏移，整个封装模组直接报废，而一个 CoWoS 模组的价值少则数千美元。小芯片尺寸 70×70μm 级别的贴片设备，对位精度要求达到 ±1μm 级别。



（2）引线尺寸越细，键合工艺容错率更低

随着 AI 芯片与 HPC 芯片的高频迭代，引线键合工艺从 50μm 等级迈向更细、更密的方向发展。引线越细，键合工艺窗口越窄，导致容错率进一步压缩，对设备的投入价值和工序控制要求进一步提高。



（3）划片工序进入困局，小尺寸、新材料带来工艺瓶颈

封装密度提升后，需要将更小尺寸的 Die 从晶圆中精确割取。碳化硅、氮化镓、蓝宝石等新材料对切割工艺要求极高，传统划片模式面临元器件损害、切割不净等问题，到了尺寸越来越小的时代更为明显。

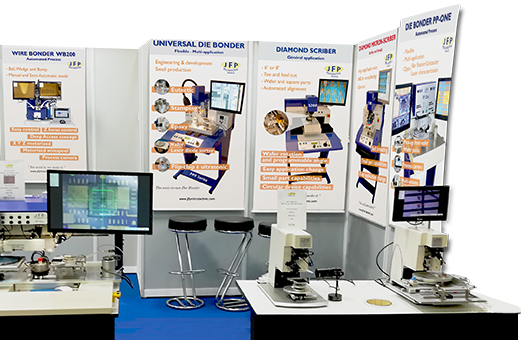

PART3：JFP MICROTECHNIC覆盖封装三道关键工序的法国方案

*图片源于JPF官方，侵删

JFP MICROTECHNIC 成立于 1992 年，总部位于法国巴黎南部的 Marcoussis。专注半导体先进封装和组装解决方案超过 30 年，其三款核心产品线直接对应上述三道封装工序挑战。

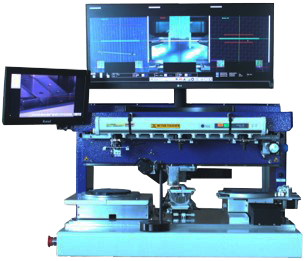

Die Bonder贴片机：+/-1μm精度，小芯片时代的正确姿势



*图片源于JPF官方，侵删



◆ 最小芯片尺寸 70×70μm，对位精度最高达到 +/-1μm，适应先进封装对贴片精度的极致要求

◆ 配备 UHD 超高清摄像头，精准视觉定位，支持倒装芯片对准和多种放置模式

◆ 支持共晶卡盘和甲酸工艺，合金、银浆等高端封装工艺均可适配

◆ 手动 / 半自动 / 全自动三种操作模式，弹性覆盖实验室到小批量生产的全流程需求





*图片源于JPF官方，侵删

Wire Bonder 引线键合机：多材料多工艺，研发小批的必选工具

◆ 处理金线 17～50μm、铝线 17～50μm、带状 40～250μm，而且 Z 轴精度 0.23μm

◆ 支持球焊、楔焊、凸点键合等多种工艺，7 英寸触摸屏界面，新手也能快速上手

◆ 键合臂长度 165mm，大工作空间 + 双摄像头监测，确保键合位置可达性和高精度

◆ 内置防撞系统，尤其个人设备训练和小批量返修场景的首选



*图片源于JPF官方，侵删

Scriber 划片机：多材料兼容，元器件完整性有保障

◆ 支持碳化硅、硅芯片、蓝宝石、氮化镓基片、氧化铝、玻璃等多种先进封装常用材料

◆ 专利高精度薄膜层托住元器件，有效阻隔污染和重压，元器件完整性有保障

◆ 划割力 3g 至 300g 可调，划割速度、工具角度均可自由设定，适应不同材料和工艺要求

◆ 最大加工 8 英寸晶圆，无振动平台平稳作业，适应高精度划切任务





PART4：应用场景：从实验室到小批量生产的全流程覆盖

JFP 设备的设计核心区别于大型量产产线 —— 它专为需要高精度、多工艺灵活性、小批量快速迭代的场景而生。

◆ 实验室研发：新型芯片的验证和封装工艺开发，需要小批量、高灵活性的设备，并能快速切换不同工艺参数

◆ 产品原型验证：在正式量产前，需要少量批次封装验证，设备需支持多种工艺组合并快速切换

◆ 小量返修：当有高价封装进入返修环节，需要小批量、高精度键合和贴片设备进行工艺修复

◆ 高校学术客户：深圳、成都、北京等地多家高校和科研院所正在探索先进封装工艺， JFP 的手动 / 半自动设备是这类客户的常见选择



PART5：未来展望：封装工序设备面临的新机遇

Chiplet 架构的广泛普及将为封装设备带来新一轮增量需求。台积电启动第二座 CoWoS 新厂、占地面积25公顷的扩产计划、日月光拟在 2025 年投入 400 亿美元扩展封装技术，这些举动均将带动封装设备层面的市场需求。

* 数据来源：国际电子商情、半导体芯科技，2026 年 1 月

对于中小型封装厂商、科研院所和开发中心而言，这一波浪潮意味着：没有任何时候比现在更适合迅速地建立封装工艺能力。先进封装不再只是大厂 OSAT 的专利，中小体量也需要具备这道工序能力。

PART6：未来展望：封装工序设备面临的新机遇

深圳市捷美德科技有限公司将 JFP MICROTECHNIC引入国内市场，正是看中它在封装三道关键工序的全覆盖能力，以及其高精度、高灵活、适合小批量迭代的核心特点，恰好充分适应国内先进封装领域的进入需求。

我们提供：

◆ 选型咨询：根据你的芯片尺寸、封装工艺和生产规模，推荐最合适的 JFP 设备配置

◆ 打样验证：支持样品验证，确认设备适应性后再做采购决定

◆ 售后技术支持：设备安装、工艺调试、参数优化，全程跟踪
